CCTV조사
CCTV조사 목적
CCTV(Closed Circuit Tele-Vision:폐쇠회로 텔레비전)조사는 사람이 들어갈 수 없는 관로에서 특수 케이블 카메라를 탑재한 로봇으로 하수관 내부를 정밀조사하는 기술. 노후 하수관을 대상으로 균열, 침하, 파손, 누수 등 관로 상태를 미리 파악하여 붕괴 위험 등 재난 요소를 사전에 예방하는 등 다양한 목적으로 사용된다.
Previous
Next
- CCTV조사에 앞서 조사대상 맨홀 주변에 안전봉을 설치하는 등 안전조치를 하고 있다.
- CCTV카메라가 하수관 내부를 촬용하고 있다. 모니터로 관 상태를 살펴보고 있다.
CCTV조사 공정

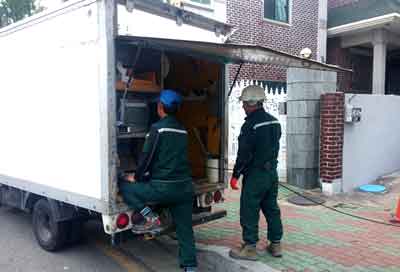

1.조사 대상 구간에 안전조치를 한 뒤 CCTV조사 차량을 세팅한다.

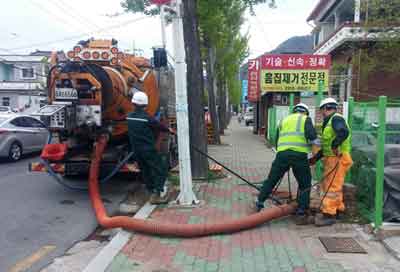

2. 준설차를 이용하여 조사대상 하수관을 세척, 세정한다

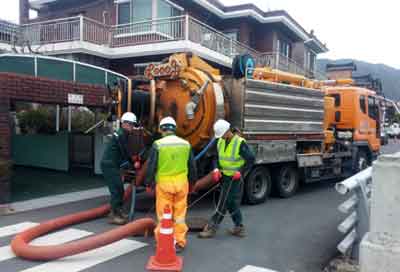

3. CCTV 투입 전 하수관로 이물질을 완벽하게 제거한다

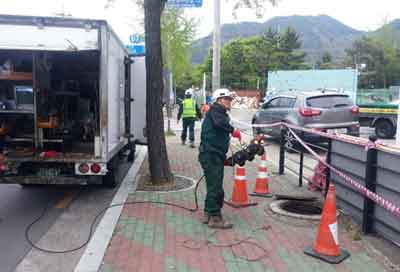

4. CCTV 장비를 조사 대상 하수관에 투입하고 있다. 조사 차량에서 화면을 통해 장비 세팅을 체크한다.

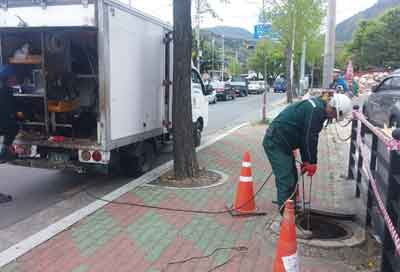

5. 조사 대상 하수관 맨홀에 CCTV를 넣는 장면. CCTV가 관에 들어가면 조사를 시작하면서 화면에 찍히는 관 내부 상태를 체크한다.

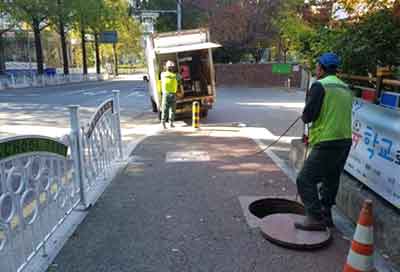

6. 관 내부 촬영상태를 확인하면서 CCTV를 묶은 견인줄을 서서히 당기면서 촬영 속도를 조절한다.
